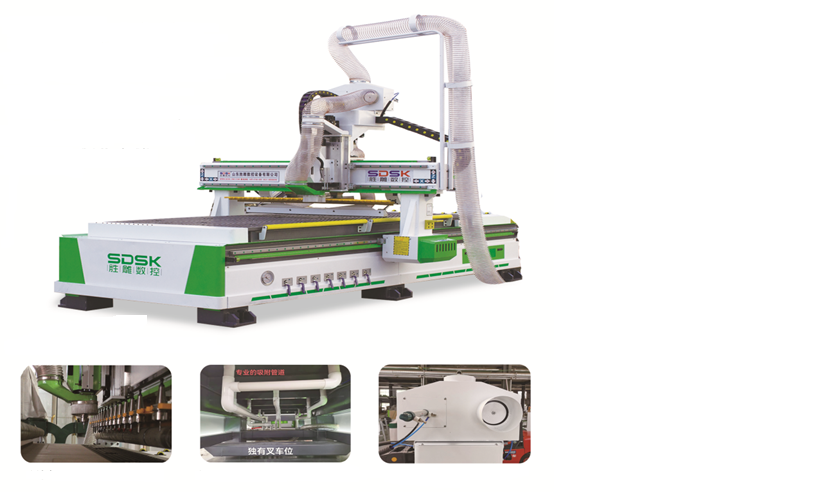

CNC gia công trung tâm SDSK - 1328ATC

CNC gia công trung tâm SDSK - 1328ATC

Mô tả sản phẩm

- Máy CNC gia công trung tâm SDSK - 1328ATC chủ yếu bao gồm thân đế (giường máy tiện), thân bàn làm việc, cột và dầm trái và phải, tấm treo, hệ thống bôi trơn, thiết bị bảo vệ ray dẫn hướng, hệ thống điều khiển điện và các bộ phận khác. Kiểu kết cấu của nó là chuyển động giàn, các cột của máy công cụ được lắp đặt ở hai bên giường máy, các dầm ngang được cố định trên các cột và được nối với các cột bên trái và bên phải thành các phần riêng biệt. Dầm ngang được trang bị hệ thống truyền động, tấm treo và trục xoay. Bàn trượt cùng với trục chính di chuyển sang trái và phải theo hướng X trên dầm. Giàn vận hành của máy công cụ di chuyển tiến và lùi theo hướng Y dọc theo ray dẫn hướng giường. Trục xoay di chuyển lên xuống theo phương Z trên tấm treo. Hệ thống tủ điện điều khiển được đặt ở phía cột bên trái. Máy công cụ có thiết kế kết cấu hợp lý và có ưu điểm là đặc tính hệ thống truyền động tốt, khả năng chống nhiễu mạnh, độ ổn định của giường cao, tốc độ phản hồi vận hành nhanh, hiệu quả cao, sử dụng và bảo trì máy công cụ đơn giản và hình thức đẹp.

- Giới thiệu các đặc điểm cơ bản của quy trình sản xuất

- Các bộ phận giàn của máy công cụ được làm bằng kết cấu thép gia cường.Khoang bên trong sử dụng cấu trúc sườn gia cố tích hợp.Nó sử dụng cấu trúc hàn ống hình chữ nhật và đã được xử lý nhiệt để chống xoắn và uốn.Nó có độ bền cao độ cứng vững để tránh hư hỏng theo thời gian. Việc nâng lên khiến các bộ phận của giàn bị biến dạng và xoắn.2. Bề mặt tham chiếu của dầm ngang được lắp đặt với các ray dẫn hướng tuyến tính bằng thép dải hàn và phay tinh và taro bằng phay năm mặt NEWAY.Nó có độ chính xác tiếp xúc cao và định vị chính xác của các vít cố định.Khai thác là một lỗ xuyên qua, giúp tăng độ sâu kết nối và cải thiện khả năng cố định đường ray.3. Cột dưới giàn được chia thành hai phần, một phần là phần chính được đỡ bằng ống hình chữ nhật và tấm thép hình tam giác hàn, và các kết cấu gắn kết ở điểm nối giữa cột và giàn. Cả hai phần đều được làm bằng năm- phay mặt.Sau khi hiệu chuẩn và thử nghiệm, họ có thể đảm bảo Tổng thể các bộ phận của giàn hoàn toàn song song với bề mặt làm việc của giường.

- Thân máy : Chiều cao của máy cao và sử dụng kết cấu hàn ống composite hình chữ nhật. Các loại ống được sử dụng đều được xử lý bằng quy trình cắt nguội để đảm bảo các mối hàn của vật liệu cơ bản không bị biến dạng ở mức tối đa.2. Áp dụng thân máy bay khung lồng mới.Có các thanh đỡ chịu kéo ở cả phần trên và phần dưới của giường.Các mặt cắt ngang là kết cấu gia cố hình tam giác, phù hợp với nguyên lý hướng lực hình học, làm tăng trọng lượng chết của thân máy bay , giảm biến dạng bên trong của thân máy bay và độ rung khi vận hành, đồng thời cải thiện nền tảng.3. Bề mặt đế để gắn ray dẫn hướng tuyến tính trên giường và giá truyền động được phay và taro bởi trung tâm gia công phay năm mặt Neway, có độ chính xác tiếp xúc có độ chính xác cao. Bu lông cường độ cao được sử dụng để cố định, việc phay và khai thác năm mặt của các điểm định vị giúp cải thiện độ chính xác của toàn bộ vị trí cố định và độ ổn định của bu lông.

 - Bàn làm việc: Được làm bằng vật liệu Bakelite cách nhiệt và có cấu trúc cabin không khí.Các lỗ hấp phụ được mở trực tiếp trên toàn bộ cabin không khí vật liệu ống thép.Bên dưới khu vực lỗ có các giá đỡ vật liệu thép.Có 30 lỗ cơ bản.Cấu trúc này có Lực hấp phụ mạnh, tay nghề phức tạp, lực hấp phụ của máy đồng đều hơn, máy không dễ bị chìm.Đầu máy: Các bộ phận kim loại tấm của tấm treo được làm bằng nhôm hàng không công nghiệp, có trọng lượng nhẹ và độ bền cao.Các rãnh và lỗ của các bộ phận kết cấu được xử lý và khai thác và phay bởi trung tâm gia công thẳng đứng Neway để đảm bảo độ chính xác và êm ái tổng thể.Các bu lông cố định có độ chính xác và độ thẳng đứng của trục làm việc của đầu máyCấu trúc đường ray: Tất cả đều sử dụng đường ray vuông tuyến tính Shangyin của Đài Loan và được lắp đặt đồng hồ đo chính xác.Cấu trúc truyền động: Được dẫn động bởi một giá đỡ xoắn ốc cấp mài nhập khẩu từ Đức, có đặc tính của bộ giảm tốc nhằm nâng cao cường độ truyền, tốc độ và độ ổn định của toàn bộ máy.Phần nguồn: Nó sử dụng động cơ servo đầy đủ AC, có độ ổn định cao, khả năng chống nhiễu mạnh và tốc độ nhanh.

- Nội dung và quy trình kiểm tra :

+ Hiệu ứng bịt kín thùng chứa khí hấp phụ chân không

+ Độ ổn định của sự phối hợp ba trục của thiết bị (kiểm tra chọn góc vuông)

+ Độ ổn định của đường thẳng, phay mép đảm bảo không có sóng hoặc vết va đập. (Ba bài kiểm tra tốc độ: tốc độ thấp, tốc độ trung bình và tốc độ cao)

+ Độ thẳng đứng của trục xoay, chạy trục xoay để thực hiện thao tác phay, kiểm tra độ chính xác của gậy và kiểm tra bảng thực tế để đảm bảo không có hiện tượng lên xuống ở phía dưới.
+ Kiểm tra gỡ lỗi độ chính xác, (1) vận hành thiết bị, chỉ báo quay số để đo độ chính xác của chuyển động cơ học giảm tốc. (2) Kiểm tra độ chính xác 300 khu vực, được kiểm soát trong phạm vi 0,1MM (3) Kiểm tra đường chéo bề mặt làm việc, được kiểm soát trong phạm vi 0,3MM.6: Kiểm tra mạch điện bên trong tủ phân phối điện7: Kiểm tra sản phẩm trong quá trình vận hành hoàn chỉnh của máy và hai ngày làm việc vận hành

- Các thông số kỹ thuật:

Thông số kỹ thuật chính của CNC gia công trung tâm SDSK - 1328ATC

- Danh sách cấu hình

Danh sách cấu hình chính của CNC gia công trung tâm SDSK - 1328ATC

- Yêu cầu về môi trường và các thiết bị phụ trợ khác:

Tất cả các thiết bị nhà máy của công ty chúng tôi đều được kiểm tra lần đầu bởi các thanh tra của Phòng Kiểm tra Chất lượng và lần thứ hai được kiểm tra bởi các trưởng bộ phận. Cuối cùng bộ phận kỹ thuật đã qua khâu nghiệm thu và giám đốc nhà máy ký nhận bàn giao.
